장치 지침 a.필터는 4*M 1.6 나사 장착 나사로 상자에 고정하여 필터 셸이 상자와 밀착되어 접지가 잘 되도록 해야 합니다.. b. 회로에서 필터의 입력 및 출력 핀을 용접합니다. 용접 시간이 너무 길지 않아야 하고 필터의 온도가 180°C를 초과해서는 안 됩니다. 그렇지 않으면, 필터의 내부 용접 손상되고 필터가 고장날 것입니다. c.땜납을 적용할 때, 필터 핀의 루트가 단락을 방지하기 위해 납땜이 남지 않도록 보호합니다.. d.필터는 밀폐되지 않은 구조입니다. 설치 및 사용 중 담그거나 세척하는 것은 금지되어 있습니다, 그렇지 않으면 세제가 필터에 들어가, 특성이 저하되고, 심지어 손상을 일으킬 수 있습니다. 내부 구성 요소 및 필터 고장의 원인. e.필터 입력 및 출력 방향을 교환할 수 있습니다.....

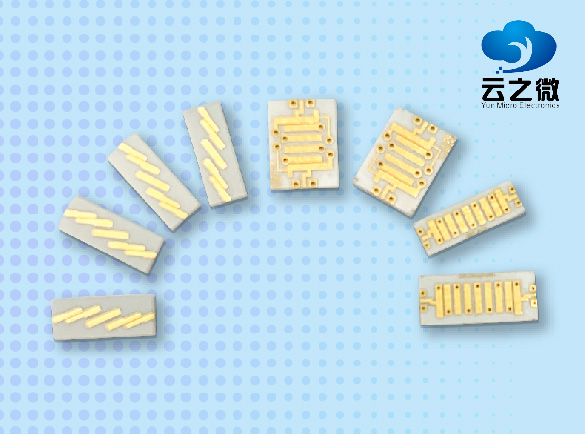

LC 대역 통과 필터 는 특정 범위의 주파수를 통과시키면서 해당 범위 밖의 주파수를 감쇠하거나 차단하는 전자 및 통신에 사용되는 전자 회로 또는 장치입니다. 일반적으로 인덕터(L)와 커패시터(C)와 같은 수동 부품으로 구성되므로 "LC" 필터라고 합니다. LC 대역 통과 필터는 특정 중심 주파수(최대 전송을 제공하는 주파수)와 지정된 대역폭(통과할 수 있는 주파수 범위)을 갖도록 설계되었습니다. 이는 중앙 주파수에서 공진을 생성하는 인덕터와 커패시터의 조합을 사용하여 해당 주파수 주변의 신호가 최소한의 감쇠로 통과할 수 있도록 함으로써 이를 달성합니다. LC 대역통과 필터는 라디오 수신기, RF(무선 주파수) 통신 시스템, 오디오 장비 등을 포함한 다양한 응용 분야에 일반적으로 사용됩니다. 여기서 특정 주파...
