대역 차단 필터(BRF)는 특정 주파수 범위(저지 대역)를 강하게 감쇠시키면서 대부분의 주파수 신호는 통과시키는 필터 유형입니다. 대역 통과 필터의 반대 기능을 하며, 간섭이나 원치 않는 주파수 성분을 억제하는 데 사용됩니다. 주요 응용 분야 1. 간섭 제거: 통신 시스템에서 특정 대역의 잡음이나 간섭(예: 전력선 윙윙거림, 고조파 간섭)을 제거합니다. 2. 신호 조절: 오디오 또는 RF 시스템에서 잘못된 신호를 제거하여 신호 대 잡음비를 개선합니다. 3. 장비 보호: 강력한 간섭 신호가 민감한 전자 장비(예: 레이더, 의료 기기)를 손상시키는 것을 방지합니다. 4. 스펙트럼 관리: 무선 통신에서 서로 다른 주파수 대역 간의 교차 토크를 방지합니다. 언제 사용해야 하나요? 대역 차단 필터는 시스템에 고정 주파수 간섭이 발생하고 다른 대역의 신호를 보존해야 할 때 이상적입니다. 예를 들어 50Hz 전력선 잡음을 제거하거나 특정 무선 주파수 대역의 간섭을 억제하는 것이 있습니다. Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다. 문의해 주세요: liyong@blmicrowave.com
실험실 환경에서 캐비티 대역통과 필터의 성능을 테스트하고 검증하려면 삽입 손실, 반사 손실, 대역폭, 중심 주파수, 제거율, 전력 처리 등의 사양을 충족하는지 확인하기 위한 몇 가지 주요 측정이 필요합니다. 아래는 단계별 안내입니다. 1. 필요 장비 벡터 네트워크 분석기(VNA) – S매개변수 측정(S11, S21)용. 신호 발생기 및 스펙트럼 분석기 – VNA를 사용할 수 없는 경우 대안입니다. 전력계 - 삽입 손실 검증용. 전력 증폭기 및 더미 부하 – 고전력 테스트용(해당되는 경우). 교정 키트(SOLT/TRL) – VNA 교정용. 케이블 및 어댑터 – 고품질, 위상 안정형 RF 케이블. 온도 챔버(필요한 경우) – 열 안정성 테스트용. 2. 준비 SOLT(ShortOpenLoadThru) 교정을 사용하여 VNA를 원하는 주파수 범위(예: 1~10GHz)까지 교정합니다. 필터를 올바르게 연결하세요(최소한의 케이블 움직임으로 적절한 결합을 보장하세요). 필터에 예열 시간을 두세요(특히 온도가 성능에 영향을 미치므로 Q가 높은 캐비티의 경우). 3. 주요 측정 항목 에이) 주파수 응답(S21 – 삽입 손실 및 대역폭) 주파수 범위 전체에서 S21(전송)을 측정합니다. 식별하다: 중심 주파수(f₀) – 삽입 손실이 가장 낮은 주파수입니다. 3dB 대역폭 – 피크에서 손실이 ≤3dB인 주파수 범위. 삽입 손실(IL) – f₀에서의 최소 손실(가능한 한 낮아야 함, 예: 15dB(VSWR 60dB). 디) 그룹 지연(위상 선형성) VNA의 그룹 지연 측정(위상의 미분)을 사용합니다. 신호 왜곡을 최소화하려면 통과대역에서 평평해야 합니다. 이자형) 파워 핸들링(해당되는 경우) f₀ 근처에 고전력 신호(CW 또는 펄스)를 적용합니다. S21을 모니터링하여 아크나 가열이 발생하는지(성능 저하) 여부를 확인합니다. 온도 상승을 측정합니다(고전력 필터의 경우). 에프) 열 안정성(중요 응용 분야용) 필터를 온도 조절실에 넣으세요. 온도(예: 40°C~+85°C)에 따른 주파수 드리프트와 IL 변화를 측정합니다. 4. 사양에 대한 검증 데이터시트나 설계 목표와 결과를 비교하세요: 통과대역 리플(최소해야 함, 예:

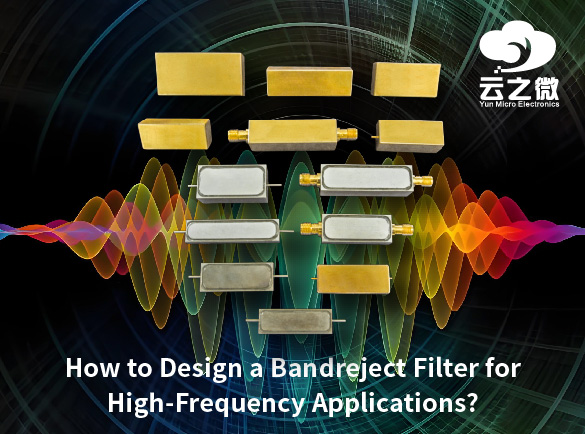

특정 주파수 범위에 맞는 맞춤형 대역 통과 또는 대역 차단 필터를 설계하는 방법은 무엇입니까? 단계: 1. 매개변수 정의: 유형(BPF/BRF), 중심 주파수(F0), 대역폭(BW) 또는 차단 주파수(F1)를 선택합니다. 、 에프 2), 필터 순서 및 감쇠 요구 사항. 2. 토폴로지 선택: 수동: RLC 회로(단순하지만 부하에 민감함). 능동형: 연산 증폭기 + RC(예: 샐런키, 다중 피드백). 디지털: FIR/IIR(DSP 필요). 3. 구성 요소 계산: 4. 시뮬레이션 및 검증: SPICE 또는 Python(SciPy)을 사용하여 주파수 응답을 시뮬레이션하고 구성 요소 값을 조정합니다. 5. 프로토타입 제작 및 테스트: 구성 요소 허용 오차, 기생 요소를 고려하고 성능을 최적화합니다. RF 수동 부품의 전문 제조업체인 Yun Micro는 대역 통과 필터를 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다. 저역 통과 필터 , 고역 통과 필터, 대역 차단 필터 . 문의해 주세요: liyong@blmicrowave.com
맞춤형 RF 필터는 기성품 솔루션에 비해 세 가지 주요 이점을 제공합니다. 첫째, 정확한 주파수 응답을 제공합니다. 즉, 통과대역/차단대역 범위, 제거 기울기, 삽입 손실에 대한 정밀한 제어를 제공하여 특정 애플리케이션에 맞는 최적의 간섭 억제를 보장합니다. 둘째, 고온/고전력의 극한 환경, 컴팩트한 레이아웃, 일반 필터가 부족한 다중 대역 시스템에서도 뛰어난 물리적 통합이 가능합니다. 마지막으로, 초기 투자 비용이 높지만 향상된 신뢰성, 완벽한 시스템 호환성, 추가 필터링 단계의 필요성 감소를 통해 장기적 가치를 제공합니다. 이는 특히 성능 마진이 가장 중요한 5G, 방위 및 항공우주 애플리케이션에 매우 중요합니다. Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다. 문의해 주세요: liyong@blmicrowave.com

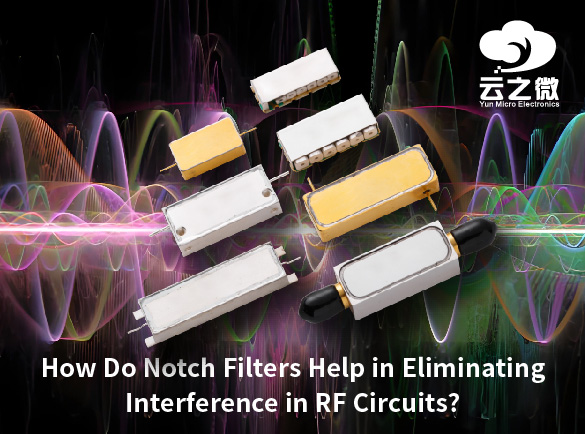

노치 필터는 원치 않는 주파수의 좁은 대역을 선택적으로 감쇠시키고 나머지 신호는 최소한의 손실로 통과시켜 RF(무선 주파수) 회로의 간섭을 제거하는 데 매우 효과적입니다. 노치 필터의 기능은 다음과 같습니다. 1. 타겟 주파수 제거 l 노치 필터는 다음과 같이 간섭이 발생하는 특정 좁은 주파수 대역(노치)을 차단하도록 설계되었습니다. l 원치 않는 신호(예: 고조파, 스퓨리어스 방출). l 외부 간섭(예: 50/60Hz의 전력선 노이즈 또는 근처 송신기의 RFI). l 통신 시스템의 동일 채널 간섭. 2. 원하는 신호 보존 저역통과 필터나 고역통과 필터와 달리 노치 필터는 정지대역 밖의 주파수에 영향을 미치지 않으므로 나머지 RF 신호의 왜곡을 최소화합니다. 이는 신호 무결성이 중요한 Wi-Fi, 이동 통신, 레이더와 같은 애플리케이션에서 매우 중요합니다. 3. 신호 대 잡음비(SNR) 개선 강한 간섭음(예: 방해 신호 또는 클록 고조파)을 제거함으로써 노치 필터는 SNR을 향상시켜 더 나은 복조 및 데이터 복구를 가능하게 합니다. 4. 일반적인 응용 프로그램 l 무선 통신: 인접 채널의 간섭 신호를 제거합니다. l 오디오 및 RF 시스템: 오디오 또는 RF 회로에서 전력선 윙윙거리는 소리(50/60Hz)를 제거합니다. l 레이더 및 위성 시스템: 방해 신호나 잘못된 방출을 억제합니다. l 의료 및 과학 장비: 민감한 측정에서 노이즈 필터링. 노치 필터의 종류: l LC 노치 필터: 인덕터와 커패시터를 사용하여 대상 주파수에서 공진 널을 생성합니다. l 액티브 노치 필터: 더욱 날카로운 제거 및 조정 기능을 위해 연산 증폭기를 통합했습니다. l SAW/BAW 필터: 고주파 응용 분야를 위한 표면 탄성파(SAW) 또는 체적 탄성파(BAW) 필터입니다. l 디지털 노치 필터: 적응형 간섭 제거를 위해 DSP 기반 시스템에 사용됩니다. 디자인 고려 사항 l 중심 주파수(f₀): 간섭 주파수와 일치해야 합니다. l 대역폭(Q 인자): 거부 대역이 얼마나 좁거나 넓은지를 결정합니다. l 삽입 손실: 신호 저하를 방지하기 위해 노치 외부에서는 최소화되어야 합니다. 결론 노치 필터는 원하는 신호를 방해하지 않고 간섭을 정밀하게 제거하기 위해 RF 회로에서 필수적이기 때문에 통신, 레이더, 전자전 시스템에서 매우 귀중한 역할을 합니다. Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다. 문의해 주세요: liyong@blmicrowave.com
대역 통과 필터(BPF)와 저역 통과 필터(LPF) 중 어떤 것을 선택할지는 신호 처리 애플리케이션의 구체적인 요구 사항에 따라 달라집니다. 어느 쪽이 무조건 "더 나은" 것은 아닙니다. 각 필터는 서로 다른 용도로 사용됩니다. 선택에 도움이 되도록 다음 비교를 참고하십시오. 1. 목적 및 주파수 응답 저역통과필터(LPF): 차단 주파수(fc) 이하의 주파수는 통과시키고, 더 높은 주파수는 감쇠시킵니다. ADC 시스템에서 고주파 노이즈를 제거하고, 신호를 매끄럽게 하거나 앨리어싱을 방지하는 데 사용됩니다. 응용 분야 예시: 오디오 저음 향상, 데이터 수집 시 앤티앨리어싱, DC 복원. 대역 통과 필터(BPF): 낮은 fc1과 높은 fc2 사이의 특정 주파수 범위만 통과시키고, 이 범위를 벗어나는 주파수는 차단합니다. 잡음이 많은 환경에서 관심 있는 신호를 분리하거나 변조된 반송파 주파수를 추출하는 데 사용됩니다. 응용 분야 예시: RF 통신(예: AM/FM 라디오 튜닝), EEG/ECG 신호 추출, 진동 분석. 2. 언제 Which를 사용해야 하나요? 다음의 경우 LPF를 사용하세요: 저주파 성분(예: 고주파 노이즈 제거)에만 관심이 있습니다. 귀하의 신호는 기저대역(0Hz를 중심으로 함)입니다. 더 간단한 설계와 더 낮은 계산 비용(BPF보다 구성 요소가 적음)이 필요합니다. 다음의 경우 BPF를 사용하세요: 귀하의 신호는 특정 주파수 대역(예: 라디오 채널이나 센서 신호)에 존재합니다. 저주파 및 고주파 간섭(예: 50/60Hz 전력선 노이즈 + RF 노이즈)을 모두 제거해야 합니다. 변조된 신호(예: AM/FM 대역 필터링)를 다루고 있습니다. 3. 상충 관계 4. 실제 사례 LPF: ECG 신호에서 LPF(예: 150Hz 차단)는 근육 잡음과 RF 간섭을 제거합니다. BPF: 무선 수신기에서 BPF(예: FM 라디오의 경우 88~108MHz)는 원하는 방송국을 분리하고 다른 방송국은 차단합니다. 결론 일반적인 노이즈 제거 및 DC/저주파 신호 추출에는 LPF를 선택하세요. 특정 주파수 대역을 분리하거나 대역 외 간섭을 차단해야 하는 경우 BPF를 선택하세요. 신호에 두 가지 요구 사항(예: 저주파를 통과시키는 동시에 매우 낮은 주파수 드리프트를 차단해야 함)이 모두 있는 경우 HPF + LPF(BPF 만들기)를 조합하는 것이 최적일 수 있습니다. Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다. 문의해 주세요: liyong@blmicrowave.com
통신 시스템에 적합한 대역 통과 필터를 선택하려면 신호 품질을 보장하고, 간섭을 억제하며, 시스템 성능 요건을 충족하기 위해 여러 핵심 요소를 신중하게 고려해야 합니다. 주요 선택 기준은 다음과 같습니다. 1. 주요 매개변수 결정 중심 주파수(f₀): 필터의 통과대역 중심 주파수는 신호 주파수 범위와 일치해야 합니다. 대역폭(BW): 대역 외 잡음을 차단하면서 유용한 신호를 허용하기 위해 신호 대역폭을 기준으로 선택합니다. 삽입 손실: 과도한 신호 감쇠를 피하기 위해 가능한 한 낮게 하는 것이 이상적입니다(일반적으로 30dB). 통과대역 리플: 신호 왜곡을 방지하기 위해 최소화되어야 합니다(예:
