LTCC(저온 동시 소성 세라믹) 필터는 일반적으로 설계 및 적용 분야에 따라 광범위한 주파수를 지원합니다. 일반적으로 다음과 같은 주파수 범위를 지원합니다.

1. HF ~ 마이크로파 대역 – LTCC 필터 일반적으로 수 MHz에서 수십 GHz까지 작동합니다.

2. 일반적인 범위:

• Sub-6 GHz (100 MHz~6 GHz) – 무선 통신(예: Wi-Fi, 4G/5G, Bluetooth, GPS)에 널리 사용됩니다.
• 밀리미터파(24GHz~100GHz+) – 일부 고급 LTCC 필터는 5G mmWave 및 자동차 레이더 애플리케이션을 지원합니다.

3. 특정 응용 프로그램:

• 블루투스/와이파이(2.4GHz, 5GHz)
• 셀룰러(4G/5G의 경우 700MHz~3.5GHz)
• GPS(1.2GHz, 1.5GHz)
• 자동차용 레이더(24GHz, 77GHz, 79GHz)

LTCC 기술은 우수한 열 안정성을 갖춘 소형 고성능 필터를 구현할 수 있어 RF 및 마이크로파 시스템에 적합합니다. 정확한 주파수 범위는 재료 특성, 공진기 설계 및 제조 정밀도에 따라 달라집니다.

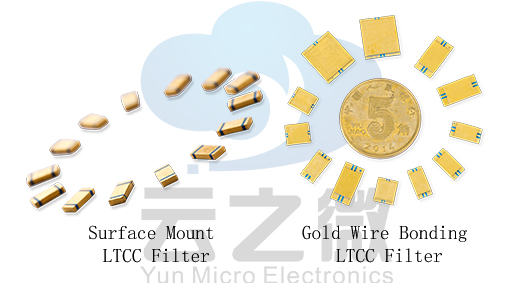

Yun Micro의 LTCC 필터 사양:

골드 와이어 본딩 LTCC 필터

매개변수:

주파수 범위：1GHz~20GHz(BPF)

3dB 대역폭：5%~ 50%

크기: 길이 4~10mm, 너비 4~7mm, 높이 2mm

제품 일관성이 좋음

소량, 표면 실장형 또는 와이어 또는 리본 본드

표면 실장 LTCC 필터

매개변수:

주파수 범위: 80MHz~9GHz(LPF), 140MHz~7GHz(BPF)

3dB 대역폭: 5%~50%

크기: 길이 3.2~9mm, 너비 1.6~5mm, 높이 0.9~2mm

제품 일관성이 좋음

소량, 표면 실장형 또는 와이어 또는 리본 본드

Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다.
