실험실 환경에서 캐비티 대역통과 필터의 성능을 테스트하고 검증하려면 삽입 손실, 반사 손실, 대역폭, 중심 주파수, 제거율, 전력 처리 등의 사양을 충족하는지 확인하기 위한 몇 가지 주요 측정이 필요합니다. 아래는 단계별 안내입니다.
1. 필요 장비

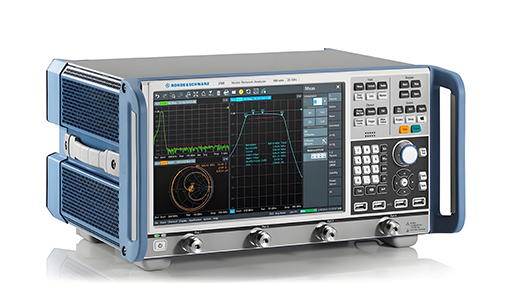

벡터 네트워크 분석기(VNA) – S매개변수 측정(S11, S21)용.
신호 발생기 및 스펙트럼 분석기 – VNA를 사용할 수 없는 경우 대안입니다.
전력계 - 삽입 손실 검증용.
전력 증폭기 및 더미 부하 – 고전력 테스트용(해당되는 경우).
교정 키트(SOLT/TRL) – VNA 교정용.
케이블 및 어댑터 – 고품질, 위상 안정형 RF 케이블.
온도 챔버(필요한 경우) – 열 안정성 테스트용.
2. 준비
SOLT(ShortOpenLoadThru) 교정을 사용하여 VNA를 원하는 주파수 범위(예: 1~10GHz)까지 교정합니다.
필터를 올바르게 연결하세요(최소한의 케이블 움직임으로 적절한 결합을 보장하세요).
필터에 예열 시간을 두세요(특히 온도가 성능에 영향을 미치므로 Q가 높은 캐비티의 경우).
3. 주요 측정 항목

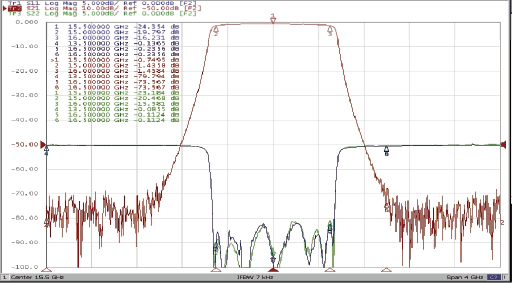

에이) 주파수 응답(S21 – 삽입 손실 및 대역폭)
주파수 범위 전체에서 S21(전송)을 측정합니다.
식별하다:
중심 주파수(f₀) – 삽입 손실이 가장 낮은 주파수입니다.
3dB 대역폭 – 피크에서 손실이 ≤3dB인 주파수 범위.
삽입 손실(IL) – f₀에서의 최소 손실(가능한 한 낮아야 함, 예: <0.5 dB).
형태 인자 – 60dB BW 대 3dB BW의 비율(스커트의 경사도를 나타냄).
비) 반사 손실/VSWR(S11 – 입력 일치)
임피던스 정합을 확인하려면 S11(반사)을 측정합니다.
통과대역에서 반사 손실은 >15dB(VSWR <1.5)이어야 합니다.
낮은 반사 손실은 불일치(예: 부적절한 결합)를 나타냅니다.
기음) 대역 외 거부
지정된 주파수에서 저지대역 감쇠를 측정합니다.
잘못된 응답(예상치 못한 통과대역)이 있는지 확인하세요.
거부가 사양을 충족하는지 확인합니다(예: f₀에서 ±500MHz에서 >60dB).
디) 그룹 지연(위상 선형성)
VNA의 그룹 지연 측정(위상의 미분)을 사용합니다.
신호 왜곡을 최소화하려면 통과대역에서 평평해야 합니다.
이자형) 파워 핸들링(해당되는 경우)
f₀ 근처에 고전력 신호(CW 또는 펄스)를 적용합니다.
S21을 모니터링하여 아크나 가열이 발생하는지(성능 저하) 여부를 확인합니다.
온도 상승을 측정합니다(고전력 필터의 경우).
에프) 열 안정성(중요 응용 분야용)
필터를 온도 조절실에 넣으세요.
온도(예: 40°C~+85°C)에 따른 주파수 드리프트와 IL 변화를 측정합니다.
4. 사양에 대한 검증
데이터시트나 설계 목표와 결과를 비교하세요:
통과대역 리플(최소해야 함, 예: <0.2dB).
대역폭(필요한 3dB 또는 1dB BW를 충족해야 함).
거부(저지대역에서 필요한 감쇠량을 충족해야 함).
전력 처리(정격 전력에서 저하 없음).
5. 일반적인 문제 해결
삽입 손실이 높은가요? → 결합 불량이나 도체 손실이 있는지 확인하세요.
반사손실이 적습니까? → 임피던스 매칭이 적절한지 확인하세요(튜닝 나사를 조정해야 할 수도 있음).
비대칭적 반응? → 제조상의 결함(공진기 정렬 불량)이 발생할 수 있습니다.
주파수 드리프트? → 열팽창 효과(재료 특성)를 확인합니다.
6. 고급 테스트(선택 사항)
혼변조 왜곡(IMD) → 고출력 필터용.
위상 잡음 기여 → 발진기 루프에 사용하는 경우.
진동/충격 테스트 → 군사/항공우주 분야에 적용 가능.
결론
S파라미터, 전력 처리, 열 안정성을 체계적으로 측정함으로써 캐비티 대역통과 필터의 성능을 완벽하게 검증할 수 있습니다. 항상 결과를 기록하고 설계 사양과 비교하여 규정 준수 여부를 확인하십시오.
