통신 시스템에 적합한 대역 통과 필터를 선택하려면 신호 품질을 보장하고, 간섭을 억제하며, 시스템 성능 요건을 충족하기 위해 여러 핵심 요소를 신중하게 고려해야 합니다. 주요 선택 기준은 다음과 같습니다.

1. 주요 매개변수 결정

중심 주파수(f₀): 필터의 통과대역 중심 주파수는 신호 주파수 범위와 일치해야 합니다.

대역폭(BW): 대역 외 잡음을 차단하면서 유용한 신호를 허용하기 위해 신호 대역폭을 기준으로 선택합니다.

삽입 손실: 과도한 신호 감쇠를 피하기 위해 가능한 한 낮게 하는 것이 이상적입니다(일반적으로 <3dB).

저지대역 제거: 인접 채널 간섭이나 고조파를 충분히 억제해야 합니다(일반적으로 >30dB).

통과대역 리플: 신호 왜곡을 방지하기 위해 최소화되어야 합니다(예: <0.5dB).

2. 필터 유형을 선택하세요

LC 필터: 저주파(<1GHz)에 적합하며 비용 효율적이지만 크기가 큽니다.

SAW/BAW 필터: High-Q, 5G, Wi-Fi 등 고주파 애플리케이션(수백 MHz에서 수 GHz)에 사용됩니다.

캐비티 필터: 높은 전력 처리, 낮은 손실로 기지국과 레이더 시스템에 이상적입니다.

유전체 필터: 소형, 고 Q, 밀리미터파 통신에 적합.

3. 시스템 요구 사항 고려

통신 표준(예: 5G, Wi-Fi, LTE)은 주파수 범위와 거부 요구 사항을 결정합니다.

전력 처리: 고전력 시스템(예: 기지국)에는 높은 전력 허용 범위를 갖춘 필터가 필요합니다.

온도 안정성: 혹독한 환경에서는 열 드리프트가 낮은 필터(예: 세라믹 유전체 필터)가 필요합니다.

크기 및 통합: 모바일 기기에는 소형화된 필터(예: BAW, IPD 필터)가 필요합니다.

4. 검증 및 테스트

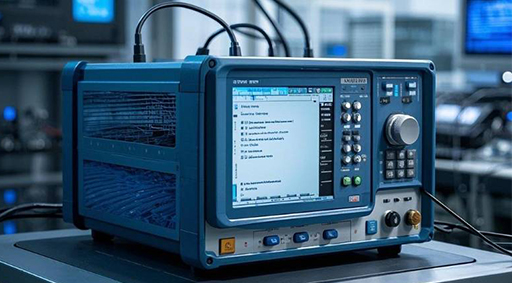

네트워크 분석기를 사용하여 S-매개변수(통과대역 응답의 경우 S21, 임피던스 매칭의 경우 S11)를 측정합니다.

그룹 지연을 확인하여 신호 무결성(디지털 변조 시스템에 중요)을 저하시키지 않는지 확인하세요.

5. 일반적인 응용 프로그램 예

5G Sub-6GHz: BAW 또는 유전체 필터, 100-400MHz 대역폭, 높은 제거율.

Wi-Fi 6E: SAW/BAW 필터, 6GHz 중심 주파수, 강력한 5GHz 간섭 억제.

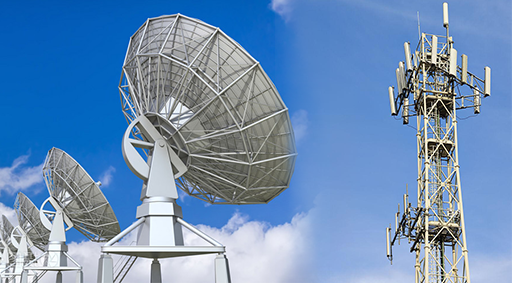

위성 통신: 캐비티 필터, 높은 전력 처리, 낮은 삽입 손실.

주파수, 대역폭, 손실, 제거율, 크기, 비용을 평가하여 최적의 대역 통과 필터를 선택할 수 있습니다. 특수한 요구 사항이 있는 경우, 필터 제조업체에 맞춤형 솔루션을 문의하십시오.

Yun Micro는 RF 수동 부품의 전문 제조업체로서 대역 통과 필터, 저역 통과 필터, 고역 통과 필터, 대역 차단 필터 등을 포함하여 최대 40GHz의 캐비티 필터를 제공할 수 있습니다.
